概　要

• [ミッチュン]：闇バイトの強盗がこわい。わが街(国分寺)は犯罪とは無縁だと思っていたのに！
  2024年7月24日にパニックルームを公開したがこれではダメなことが分かった。
  テレビでの防災の専門家：「強盗に入られたら静かに外に脱出しましょう。できなければ鍵の掛かる部屋に逃げましょう。それもできなければトイレに逃げて鍵を掛けましょう。」と言ってました。
  この装置はトイレに逃げて警察への１１０番通報を大音響で流しながらスマホで１１０番します。
  ワンタッチで起動して一刻も早い１１０番で正確な通報により少しでも早くもお巡りさんに駆け付けてもらうための装置です。
  極力完成品の基盤を組み合わせて色分けした回路図通りに結線することで完成する様にしました。完全ではありませんがネジ止めで作製する方法もご案内しています。 主要な部品はアマゾン・セリア・秋月電子通商で揃うようにしました。（ただし一部製品に納期が長い物があります）
• 当サイトには複数の短い動画が組み込まれています。
  動画は必要に応じてスピーカーをONにして再生してください。


• 別名；ガラクタで造る闇バイト強盗撃退装置(試作１号機)

• 最初に部品等すべて揃えられるか？確認します。揃った後不都合がないか試作から始めましょう。


基盤の種類を決める為の予備知識

• ★MP3基盤★

• ■利点
  録音再生時間が実質無制限
  単独でもある程度の音量がある
  複製が簡単に作製できる
  音読の差し替えが簡単にできる
  ■欠点
  付属品としてミニSDカードが必要
  起動までに１秒＋αの時間必要その間何もできない
  電源を投入と起動の指令が必要


• ★１０秒録音機★

• ■利点
  設定が簡単
  電源を投入と同時に再生がスタート
  ■欠点
  録音再生時間が１０秒以内
  雑音がある（雑音の程度は動画でご確認ください）
  付属のスピーカーでは音が小さい別途スピーカーが必須



作製方法

■（１）音源データの作製（MP3・１０秒録音機共通）■

• １１０番通報で早く正確に通報するための音源データを作製します。

• ブラウザで「音読さん」を検索します。


• 検索結果から音読さんを見つけます。

• 音読さんを起動してください。次の画像が表示されます。

• ▼▼▼ここからコピー用サンプルテキストです▼▼▼

• １１０番警察
  強盗です
  小金井市貫井南町３丁目２１－３です
  ０４２３１３０１１０
  おど

• ▲▲▲ここまでコピー用サンプルテキストです▲▲▲

• このデータは小金井警察署の住所と電話番号です貼り付け後に、必ずご自分の住所と電話番号に変更してください。
  貼り付けた結果及び貼り付け方法は次の通りです。

• ここからは一般的なマウス操作で説明しています。
  当該ホームページ内の▼▼▼　　　▲▲▲で挟まれたテキストデータをドラッグ（マウスを引きずり）して反転表示させます。
  反転表示の中にマウスカーソルを移動させ右クリックしてコピーを選択します。

• 音読さんのページに移り「ここに読み上げたいテキストを貼り付けてください。」の文字を選択（反転表示）してその上で右クリックして貼り付けを選んで貼り付けてください。
  次の画像になるはずです。


• 声優さんも選択できます。
  速度：高低を調整します。
  【読み上げ】をクリックすると読み上げます。
  下部に再生時間が表示されます。
  ここではまだ１０秒録音機は完成していませんが
  ボリュームを最大にして１０秒に納まる様に調整し録音します。
  （録音中は赤いLEDが点灯します）
  （後で説明があります）
  ＭＰ３を使用する場合実質制限です。
  読み上げが完了すると「ダウンロード」のボタンが表示されます。

• 実際に「読み上げ」を左クリックして読み上げます。　
  ＭＰ３を使用する場合ダウンロードボタンをクリックして作製されたＭＰ３ファイルをダウンロードしてください　
  カードリーダー（ライター）を使ってミニSDカードにコピーしてください。　
• ファイル名を001.mp3に変更してください（001は一番最初に再生するファイル名の意味です。次に再生する２番目のファイル名は002.mp3になります）
  　
  自宅案内用テキストが完成したらウインドウズの標準ソフト「メモ帳」を起動して完成したテキストを選択して貼り付け適当な場所に保存します。


（２）音声再生モジュール

MP3に無線制御した完成品の一例です

• これからMP3の基盤を使って作製を始めます。



注意事項

• MP3は録音時間が実質無制限の利点があります。
  欠点としては指令を送る前に基盤のソフトが起動する時間（１秒＋α）を必要としています。起動後に指令（リピート再生しなさい等）を送る必要があります。
  指令（トリガー）を送る装置として電気式と機械式の二つの方法を提供しています。


はじめに試作等で使うジャンプワイヤーを使って作製して動作を確認します

• ＭＰ３再生基盤の右半分のお勧めのコードの色を表示しています。
  左中央上部には大きなLSI下部には小さなLSIが見えるのを確認してください。


• ＭＰ３再生基盤の左半分のお勧めのコードの色を表示しています。
  右中央上部には大きなLSI下部には小さなLSIが見えるのを確認してください。

• ＭＰ３再生基盤の配線が完了したら次の画像と比較しながら誤配線がないか確認してください。

  柿色をスピーカーのプラスに黄色をスピーカーのマイナスに接続します。
  電源を接続します。赤色にプラス黒色にマイナス（４．５ﾎﾞﾙﾄでも可）接続時スピーカーから雑音が聞こえます。
  ミニSDカードを挿入します。
  緑色ADKYEと灰色GNDのコードの間に抵抗（５１キロオーム）をつないだ後、すぐに放します。
  MP３のデーターが全曲ループ再生されます。
  この状態はジャンパーワイヤを使用した不安定な状態です。直ちに耐久性を向上させるための作業を行ってください。

• 製品版用を作製する前に遅延基盤が正常に動作するか確認します。

  画像の矢印の方向に回転すると時間が短くなります。
  数秒程度まで短くして、組み立てが完了後に再度調整してください。

• 電子式遅延機能を動画で確認してください。電源投入後数秒後にリレーが動作して青いLEDが点灯します


ここからはMP3装置の耐久性を向上させるための作業です。この作業はできれば右半分（電源側）と左半分（トリガー側）に分けて行ってください

• 動作を確認したらジャンパー線を引き抜き、ダイヤモンドヤスリを使って該当する端子を（軽く色が変わる程度の力で）磨きましょう。
  必ず元の同じ場所に繋ぎましょう。

• スズメッキ線を巻きつけます。

• 熱収縮チューブφ２ｍｍを３センチの長さに切り先に通してハンダ付けします。
  熱収縮チューブは上部に離しましょう黄色の収縮チューブの様にハンダの熱が伝わり根元に移動する前に収縮が始まっています。

• ハンダ付けが完了したらもう一度動作試験を行って正常動作を確認した後にドライヤーで熱収縮チューブを固めます。


電源部及び電子式キック（トリガー）部分を加えて完成させます。

• 電子遅延回路例です。(安全の為コネクタもケースに格納しています)

• 回路図を検証する為、間違いがないか回路図を見ながら新たに作製した結果を動画にしました。　

• 遅延機能に関しては最低の秒数まで調整後少し長め（ユーザー様が許容できる範囲）にしてください。
  アンプに関してはアンプにデーターを送る・アンプを設置するをご確認ください。

機械式キック（トリガー）に関して説明しています

• 本来マイコンを使って制御すべきところ機械的な装置でＭＰ３を再生できるようにしています。
  セリアの特殊な形状のクリップとリミットスイッチ２個で電源投入のスイッチとキック（トリガー）スイッチを作製します。

• ★機械式キック（トリガー）★

• ■利点
  待機電力が実質ゼロ
  ■欠点
  リセットに時間が掛かる

• 先に説明したようにMP３基盤の欠点である指令を送る前に基盤のソフトが起動する時間（１秒＋α）を必要。
  これまでは電子式の遅延装置を使って（１秒＋α）を生成していましたが
  次に電源投入後電子式の遅延装置無しで機械式で（１秒＋α）を生成してみましょう。
• ■機械式の概要■

• 紐を引くことでピン（１番ピン）を抜いてリミットスイッチを作動させ電源を投入します。
  負荷のある紐を引き（１秒＋α）稼ぎその間コンデンサーに充電します。
  さらに紐を引くことで次のピン（2番ピン）が抜かれ充電したコンデンサーの電気でリレーを作動させてキック（トリガー）します。

• 機械式トリガーとは実際どのような物か動画で確認してください。

• ■機械的負荷を生成する部品の作製■

• セリアの頭が黄色のマイナスドライバを止め金部分にあて矢印方向に回転させ爪部分を少し起こします。
  少し起きた留め金をラジオペンチで挟んで完全に起こします。

•

• 留め金をすべて外した状態です。。
  この状態でボリュームは回すのに負荷かあり、ケースにあったストッパーがなくなり何度でも回る状態になります。

• 円柱のつまみを付けます。

  端子をニッパーで切り取ります。（端子はケースの蓋に当たり邪魔になる場合）

• ボリュームの円柱つまみの裏表に穴を開けます。
  開けはじめはビットが逃げない様に少しづつ力をいれて位置を調整しながら開けましょう。
  最初から大きな力を入れるとビットが逃げてつまみに傷がつくので注意しましょう。
  穴は表面のアルミ部分（種類によってはABS樹脂）だけで中の軸受けは残しましょう。
  バリが飛散したら絶縁テープに貼り付け折りたたみ処分しましょう。（アルミのバリはケガの原因になるので必ず処分しましょう）

• 次の様な留め金を作製します。

• ボリュームの大きさの半径に合わせてゼムクリップを曲げます

• 曲げた部分の加工はラジオペンチで先端を掴み固いものに押し付けて加工します。
  ゼムクリップはたくさんあるので何度も挑戦できます。

• ボリュームのつまみにセットしました。

• ハンダ吸い取り線を所定の長さで切り取ります。
  切り取る長さは引っ張る強さ・つまみの大きさとボリュームの負荷で決まりますが目安として
  ３０センチ程度が必要です。

• 作製した留め金にハンダ吸い取り線を通し巻き込み赤丸部分をハンダ付けします。（下記画像はハンダがはみ出しているのはニッパーで切り取ります）

• 先端をサルカンにハンダ吸い取り線を巻き込み付け根をハンダ付けします。


型紙印刷

• 型紙印刷用PDFファイル（トリガーケース寸法図）を開きます。
  下記画像クリックして印刷される大きさは１０３パーセント（デフォルト）です。
  セブンイレブンのマルチコピー機で印刷する場合最初に１００パーセントで印刷してみてください。
  印刷された型紙の上にケースの現物を置き大きさが一致するか確認します。
  　トリガーケース寸法図　１／１(白黒PDF)
• 印刷された型紙と現物の大きさに違いがあるとき縮小版と拡大版が用意されています。
  次の９８から１０５パーセント版で縮小拡大版（デフォルトを除く）で対応をお願いします。
  ９８パーセント版
  ９９パーセント版
  １００パーセント版
  １０１パーセント版
  １０２パーセント版
  １０３パーセント版（デフォルト）
  １０４パーセント版
  １０５パーセント版

• PDFが印刷できない時クリック

• 基準線は赤色で表示されたそれぞれの角です。
  青色の部分はドリルで穴を開ける場所です。
  PDFはカラーではありませんこの画像も合わせて参考にしてください。
  ケースのグレーの位置に両面テープを貼ります。


• 特記事項０１：リミットスイッチのローラーレバーをおろした状態でローラーレバーの金属部分の位置を中心に穴３ミリの穴を開けます。
  （リセット時にはこの穴にピンを通すことになりますが、あまり小さい穴だとねらいが定まらない）


• 基準線は赤色で表示されたそれぞれの角です。
  ケースのグレーの位置に両面テープを貼ります。


• 基準線は赤色で表示されたそれぞれの角です。
  ケースのグレーの位置に両面テープを貼ります。


• 基準線は赤色で表示されたそれぞれの角です。
  ケースのグレーの位置に両面テープを貼ります。


• 基準線で矩形に切り抜き５ミリ程度の両面テープで４面に貼り付けます。
  目打ち又はきりで穴を開ける芯の位置にくぼみを付けます。
  型紙はそのまま４隅を仮止めした状態で最初はすべて１．５ミリのドリルビットで穴を開けます。
  所定の穴の大きさまでビットの大きさを少しづつ大きくして穴を開けます。


• 穴開けが完了した状態。
  バリはラジオペンチで挟んで引っ張って取ります（カッターでは取りにくい）
  多少バリが残っても気にしない。



リセット用にクリップを加工します。

• 左側の12ミリから13ミリの折り曲げ位置の長さでマーキング（０の位置）します。


• マーキングした部分を折り曲げます。


• 曲がった部分をラジオペンチで少しづつ挟み直線にします。
  手前（短い方）を５から６ミリ切り取り手前の穴（次画像ケースの左奥の一番目の穴）に差し込みます。


• ケースの左奥の一番目の穴に差し込みます。（左のリミットスイッチの近辺にある穴）


• 上図の穴に差し込んだ後クリップの位置を左にスライドさせます。


• クリップの位置を下図の状態に移動します。


• この動画の通り動作しない場合は作り直しましょう（ゼムクリップはたくさんあるので）機械式キック（トリガー）の確認動画索引

• １番ピンを下図の様にサルカンを通し脱落しない様にスズメッキ線を渡してハンダ付けします。
  次に短い方を２２ミリ長い方を７４ミリ残し切断します。


• １番ピン（クリップ）の短い方の先端をダイヤモンドヤスリで斜めの断面に加工します。（向きをよく確認して磨いてください）


• 一番ピンとの上下関係です。（他の部品を取り外しています）


• 機械式キック（トリガー）の試作画像です。
  室温でのアルカリ電池の貯蔵寿命は5年？です。検証時には信頼性を考え電池はアルカリ１．５ﾎﾞﾙﾄ３本ではなく充電式ニッケル水素電池１．２ﾎﾞﾙﾄ３本を使用しています。
  リレーは５ボルトではなく３ボルトのリレーを使用しています。
  コンデンサーは４７０マイクロファラッド１本ではなく４７０マイクロファラッド２本使用しています。


• 試作の動作を確認後前画面の機械式キック（トリガー）の試作から回路図を作製しました。


• 回路図を検証する為、前画面の回路図から組み立てました。（自宅用に使いたいのでアルカリ電池を使用しています）


• 機械式キック（トリガー）の完成品画像ステレオもう一つのスピーカーは別の部屋に設置します。


• 機械式キック（トリガー）及びリセット作業の動画です。

• 機械式キック（トリガー）遅延装置のイメージ図です。
  紫色の紐：下からスプリットリングに結びます→浮きに通します→サルカンに結びます→ビーズパールに通します→次のサルカンに結びます。


（３）再生モジュール１０秒録音機

１０秒録音機

• データーの移行機能はありません。昔のテープレコーダーと同じです。静かな部屋のスピーカーの近くで録音しましょう。
  赤いボタンを押し続けるとことで赤いLEDが点灯して約１０秒間録音が継続します。
  約１０秒経過する録音が終了して赤いLEDが自動で消えます。
  PLAYEボタンを一回押して再生します。
  思い通り再生されれば録音は終了です。


• 付属のスピカーです。プラスマイナスが不明なケースがあります。次の画像で判別してください。
  付属のスピカーは確認のためだけに使用します実際には別途大きな音が出るスピーカーを使用しましょう。


繰り返し再生(ループ再生)するようにジャンパピンを差し替えます

• １０秒録音機の加工は簡単です。下記のジャンパピンを抜きます。つまようじを差して持ち上げる様にしてジャンパピンを引き抜きます。

• 引き抜くのは下記画像で赤く囲まれたジャンパピンです。（初期状態では、このジャンパピンは一つ上に差し込まれているのでループ再生しません）
  ジャンパピンの構造が変わるかも知れませんその時にはラジオペンチで挟んで引き抜いてください、ただしあまり力を入れると変形するので丁寧に外します。

• 一つ下（赤くマークされた部分に）に移動して差し込みます。（手で差し込めます。ここに差し込まれることで電源が入るだけで繰り返し（ループ）再生されます）


• スピーカーに直結した時の再生動画です。（雑音の程度を確認できます）　


ここからは音声再生モジュール（その２：１０秒録音機）の耐久性を向上させる為の作業です

• 関連するピンをダイヤモンドヤスリで（わづかに色が変わる程度の力で）磨きます。

• スズメッキ線を３から４回基盤のピンに巻き付けます。
  後ろのピンも一緒に巻き込まない様に注意して時々下におろしながら巻き付けます。
  左右から引っ張ります。

• スズメッキ線からピンが見える状態の間隔で巻きます。
  スズメッキ線の上からピンにハンダ付けします。

• 材料の項目で説明した太めケーブルをケースの穴に通して３センチ程度に切った収縮チューブ通りてスズメッキ線にハンダ付けします。
  ハンダ付けが終わったら収縮チューブを先端に移動させます。
  ドライヤーで温め収縮チューブを固定させます。


■（４）電源モジュールに関して■（ＭＰ３・１０秒録音機共通）

電池を使用した電源に関して説明しています

• 単３三本４．５ボルトで起動させる場合に使用します。
  最大の利点として「強盗がブレーカーを落としたり送電線を切っても当該装置は起動します」
  当システムの通り作製すれば電池で動作させる時の本体の待機電力は実質０です。
  不用意に電源が入ることを考慮して抵抗内蔵５VLEDを接続することをお勧めします。



アダプタを電源とした場合を説明しています

• 無線制御の電源は１２ボルトです。

• スピーカーのアンプは２．５ﾎﾞﾙﾄ・５ボルト・１２ボルトがあります。

• 旧パソコンアダプタからの電源供給イメージです。
  １３．５ボルトを一旦１２ボルトに降圧のしてさらに５ボルトに降圧後分岐します。
  0


新規に購入した１２ボルトのアダプタをを電源とした場合を説明しています

• 無線を使用した場合の電源イメージです。
  １２ボルト部分は常時接続です（無線は常時受信可能状態です）。送信機でON・OFFするのは１２ボルトで供給される部分だけで、１２ボルトから５ボルトに降圧後分岐します。



■（５）電源ケーブルの分岐に関して■（ＭＰ３・１０秒録音機共通）分岐に関しては読み飛ばしても支障ありません。

材料で紹介した太めコードの加工を説明しています

• ケーブルの断面の被覆を軽く挟んで動画の様に回転させながら軽く挟みます。
  被覆が剥がしにくい場合はワイヤストリッパーの間隔を短くして同様に回転させながら軽く挟み剥がします。

• コードの被覆を剥がす動画です。　

• 基盤のIN側に巻き付けハンダ付けします。（ワイヤストリッパーの径は０．65ミリから減少させてください）
  材料の項目に記載された太めケーブルを基盤に確実にハンダ付けする方法の動画です。


基盤部分で分岐する時の太めケーブルの処理を説明しています。

• １２ボルト以上の電源を５ボルトに降圧と同時に基盤の上で分岐します。

• 5ボルト分岐配線動画


分岐部分の加工を説明しています。

• ハンダ付けの方法：ヤニ入りハンダを束ねた部分に接触させそこにハンダ鏝を接触して溶かします。
  ←拡大


• 束ねてハンダ付けした後、絶縁テープで巻き、永年劣化で絶縁テープが外れない様に結束バンドで緊結します。
  最後に赤黒まとめた２組を緊結します。

  この基盤（モジュール）は録音再生装置とスピーカーに５ボルトを供給するために使用しています。


降圧基盤を使って電圧を１２ボルトから５ボルトに下げる方法

• アダプタのAC１００ボルト側をコンセントに差します。
  テスターの最大メモリを５０ボルトに切り替えます。
  テスターのテストピンをそれそれぞれプラスとマイナスに接続し次の次の画像の真鍮のマイナスネジを矢印方向に十数回まわします。
  テスターのメモリが１０ボルト以内になるように調整します。
  針が１０ボルト以内になったらテスターのレンジ（最大メモリ）を１０ボルトに切り替えます。
  アナログテスターのメモリを見ながら５ボルトになる様にボリュームを調整します。

  目視でテスターの針が５ボルト近辺になっていれば支障ありません。（少し大きめにしようとしないでください）

• 次の画像は降圧基盤のボリュームの回転方向を示します。
  いくら回しても電圧が下がらない場合はIN側ではなく間違ってOUT側に接続していないか疑ってみてください。
  間違ってOUT側に接続していても基盤は壊れないようです。



■（６）USB電源コネクタの取り付け（ＭＰ３・１０秒録音機共通）

既成品のスピーカーを使う場合に取り付けます。（スピーカーの待機電力を０にすることができます）

• この部品には次の動画のハンダ付けが必要です。このハンダ付けを回避したい場合はコード付部品等を検討ください。　

• USBコネクタの穴に合わせてケースにも穴を開けます。
  USBコネクタを結束バンドで緊結します。結束バンドは外側の下から入れ中を回して上から出します。


• ピンにケーブルを巻き付けハンダ付けします。


• OUT（出力）の基盤の裏から配線を取ります。もう一方の分岐を表から取ります下記の様なイメージです。
  録音基盤用5ボルト直結用です。
  PCスピーカーのUSBコネクター用です。

• 下記画像はｐｃ用スピーカーのUSBの電源プラスマイナスの位置を表示しています。データの信号は使わないので無視して支障ありません。


• USBメスコネクタ


• USBメスコネクタ
  ハンダ付けの邪魔にならない様に中央２本のピンをニッパーで切断します


• もっと簡単に接続したい場合USBメスコード付きを使用してください。



■（７）無線制御装置買い集めてやってみた■（ＭＰ３・１０秒録音機共通）

遠隔制御

• 無線モジュールを起動させるためにはプラスマイナスの１２ボルトの電源を接続する必要があります。

• 送信機が二つ付属しています。
  １階のトイレと２階のトイレに置いてください。

• 無線モジュールを起動させるためには基盤の上にプラスマイナスの１２ボルトの電源を接続する必要があります。
  負荷には単なるリレーだけでなくダイオードも組み込まれています。
  １V～２５０V（COM）の表示されている方に負荷には単なるリレーだけでなくダイオードも組み込まれているので極性を間違わない様にしてください。
  つまり１V～２５０V（COM）側がアダプタ側のプラスの電源です。

• 赤①赤③のリレーのスイッチ入ることで赤②黒②に１２ボルトが供給されます。


• 赤①赤③を逆につなぐと１２ボルトの電気は赤②黒②に供給されないので注意してください。
• このタイプ強盗撃退装置のテストで使用してみたが４個中２個で不都合が発生した。（いずれも返金してもらったがお金以上にダメージが大きい）
  そこで前記の産業用に取り替えました。


• ５ボルトで起動できるタイプもあります。(5ボルトの遅延モジュールが入手困難になったためこのタイプでの試作を中断しています。販売が再開されたら試作も再開)
  ２０２５年２月から常時通電で障害が発生しないか試験中



４チャンネルの無線制御で構成しました。

• ４チャンネルで４種類の音読を再生します。
  結線は次の通りです。


• ４チャンネル１０秒録音機無線制御のサンプルです。
  ボタンを押し続けることで押したチャンネルが再生されます。
  Aボタン（１チャンネル）：１１０番警察事件ですか事故ですか何がありましたか強盗ですそれはいつですか今です
  Bボタン（２チャンネル）：場所はどこですか小金井市貫井３丁目小金井市貫井南町３丁目２１－３です
  ０４２３１３０１１０おど
  Cボタン（３チャンネル）：パトカーサイレン
  Dボタン（４チャンネル）：実際の通報用
  強盗が退散しない場合最後はパトカーのサイレンを再生します。

• ４チャンネルの無線制御です。


• １０秒録音機を４台使った４チャンネル動画再生


■（８）アンプにデータを送り設置する■（１０秒録音機）

MP３基盤も10秒録音機も出力はモノラルです

• 10秒録音機の場合スピーカー用のコネクターの端子の足に直接ハンダ付けします。

  端子から取り出した直後はモノラルの状態でオーディオトランスを接続します。
  プラスマイナスは関係ないようです向きだけはそろえました。


• モノラルからステレオに配線します。
• モノラル出力（前画像の赤線）をステレオの右出力と左出力両方に繋ぎます（赤色で表示しています）

• 白色はグランド（前画像の黒線）です。
• 次の画像はステレオのジャックを配線側と端子が見える（内部構造が分かる）側を比較できる様に左右に並べた画像です。
•

• ジャックがモノラルの場合配線後。
  モノラル→ステレオ変換プラグを差し込みプラグ内でモノラルステレオ変換を行います。
  ステレオのジャックが入手できる場合ステレオ変換プラグは不要です。


• ハンダ付けをしないで接続した場合次の通りです。
  オーディオトランス→2極 モノラル ミニジャック ネジ止め→モノラルステレオ変換プラグ→3.5mmステレオミニプラグ→ステレオアンプ

• 簡単な構成で作製すると次の通りです。
  スイッチもオルタネイトプッシュスイッチ（ボールペンの様に押すと入ったままになるスイッチ）です。


４．５ボルトの電池でも起動できアンプ

• このアンプは４．５ボルトの電池でも起動できるが基盤が小さいのでスズメッキ線と１ミリの熱収縮チューブで配線しましょう。

• ４．５ボルトの電池でも起動できるアンプに接続した時の配線図です。

• 実装してみた４．５ボルトアンプ。


１２ボルトアンプ

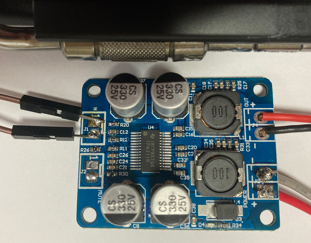

• 実装してみた１２ボルトアンプは次の通り結線してください。


• 実装してみた１２ボルトアンプ。


• １０Wアンプ動作確認しました。

  Amazonの詳細ページで確認する
• アンプ動作確認しました。

  Amazonの詳細ページで確認する

■（９）試作に使ったスピーカー■（ＭＰ３・１０秒録音機共通）

市販USB接続アンプ

• PC用USBスピーカー



秋月電子通商のスピーカー

• 秋月電子通商のスピーカーです６００円（税抜）です。
  秋月電子通商の送料は５００円（税抜）です。
  作製する台数が一台の場合、このスピーカーと同時に細かな部品を購入することをお勧めします。

  セリアの外枠及び中の木材を加工すると納まります。


• 丁度の大きさでスピーカーがセットできます。



4インチ(105mm) 訳有スピーカー

• １０００円を切る訳有スピーカー。
  接着剤がはみ出している等。


• スピーカーボックスの作製方法：赤字の部分を斜めにカッターで切り取ります。
  裏からどこがあたっているかいるか確認しながら切り取ります。


• 切り取り後はこのような状態です。


• ビス止めして接着剤でリングを止めます。


• 使用したビスです。



３インチスピーカー

• 試作に使った3インチ スピーカーユニットスピーカー（2025年2月）１１７０円


• セリアの木材とを次の様に加工します。
  ケースの四隅に接着剤で貼り付け。
  スピーカーをビス止めします。


２つ作製して別々の場所でならしています。
•


■（１０）材料■（ＭＰ３・１０秒録音機共通）

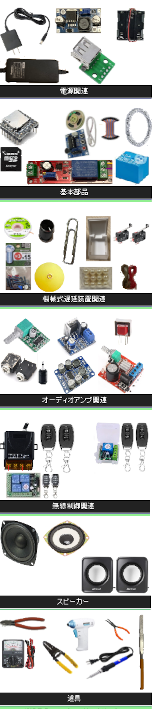

材料のメニューページに移動

材料のメニューで使うアイコンの意味

• MP3及び１０秒録音機両方に必要

• 機械式遅延装置に必要
• ｍｐ３に必要

• １０秒録音再生モジュール

• 電子式遅延に必要
• 主たる電圧が４．５ボルト
• 主たる電圧が５ボルト

■（１１）FRQ

■よくある質問

• Q:材料費はどれぐらいかかりますか
• A：ここの価格は税抜きと税込みが混在しています。
  作製台数で大きく違いがありますが内訳は次の通りです。
  遅延モジュール３個で６９５円
  MP３の基盤は４個で９９９円
  DCDCコンバーター１０個で８９９円
  ５ボルト汎用リレー１０個６６５円
  抵抗５１Kオーム２０個６３２円
  シリコンワイヤー２５３円
  スズメッキ線２１６円
  マイクロSDカード１６ギガ１個で５５０円
  ジャンパーワイヤ１０センチ７５０円。
  アンプ５個８９９円程度。
  オーディオトランス５個７２０円程度。
  スピーカー１５００円程度。
  ケース１１０円
  設置版１１０円

• Q:一番安価なのはどのような構成になりますか
• A：電池式で１０秒録音３台材料費約６０００円１台当たり２０００円内訳は次の通りです 電池ケース５１４円×３
  単３電池２９本６３８円
  １０秒録音機３個で１４９９円
  スピーカー３台１８００円 送料５００円
• －－－－－－－－－－－
• Q:作製する台数が一台の場合、このスピーカーと同時に細かな部品を購入することをお勧めします。との記載がありますが他に秋月電子通商で何を揃えればよいでしょうか。
• A：MP3のケース（いろいろと買って調べたのですが次の項目しか残りませんでした）
  スピーカー１台６００円
  コンデンサー４７０マイクロファラッド２台（予備１）４０円×２
  ５１キロオーム２００円１００本（余り９９本）
  抵抗内蔵5mmLED 5V 赤色 640nm OSR6LU5B64A-5V１０本１２０円

• －－－－－－－－－－－
• Q:アンプを接続するとハウリングを起こす又はだんまりになる
• A：おそらくはデジタルアンプを使われているのだと思います。
  本体とデジタルアンプの間にオーディオカップリング絶縁トランスオーディオトランスを介して接続してください。

• －－－－－－－－－－－
• Q:ミニSDカードを新規に購入したいが容量が小さい方が高い
• A：１Gや２Gの割高を購入する必要はありません。材料の項目に記載のある１６G（ミニSD＿５５０円／１本（２０２５／２））程度の金額のミニSDカードをご購入してください。

• －－－－－－－－－－－
• Q:作製を依頼できますか。
• A：作製を承っておりませんがお問い合わせをいただいた場合可能な限りメールでのサポートは行っております。

• －－－－－－－－－－－
• Q:ハンダを使ったことが無いのですが作製できますか。
• A：ネジ止めで作製する方法もご案内していますが完全ではありません。

• －－－－－－－－－－－
• Q:コネクタの使い方が分からない。
• A：材料のページの基本部品の中のコネクタの項目に使い方の説明があります。

• －－－－－－－－－－－
• Q:セリアに行ってみたが肝心なケースが無かった。
• A：当サイトで使っているケースは大規模なセリアでしか扱っていない例：アクロスプラザ小平店では扱っているがミーツ国分寺店では扱っていない）困った事にセリアでは電話での問い合わせもできません

• －－－－－－－－－－－
• ご不明な点はお問い合せ下さい。
