電飾製作（東京ねこミネニャリオ）

概　要

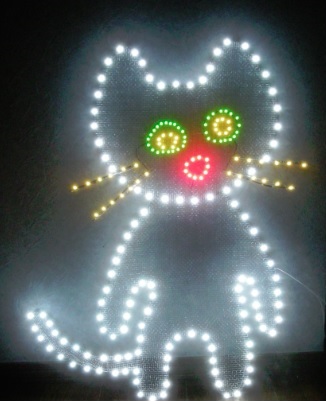

• [ミッチュン]：猫のイルミネーションです。幼児が近くで触って「よしよし」できるように目に優しい明るさです。

• [リュウくん]

• [ミッチュン]：「ガックリ」

材　料

• 抵抗内蔵５ｍｍ黄緑色ＬＥＤ（５Ｖ用）　ＯＳＧ８ＮＵ５Ｂ６４Ａ−５Ｖ　１０個入り１２０円×４袋＝４８０円
• 抵抗内蔵５ｍｍ赤色ＬＥＤ（５Ｖ用）　ＯＳＲ６ＬＵ５Ｂ６４Ａ−５Ｖ　１０個入り１２０円×５袋＝６００円
• 抵抗内蔵５ｍｍ白色ＬＥＤ（５Ｖ用）　ＯＳＷ５ＤＫ５Ｂ６２Ａ−５Ｖ　１０個入り２４０円×１２袋＝２８８０円
• 抵抗内蔵５ｍｍ黄色ＬＥＤ（５Ｖ用）　ＯＳＹ５ＬＵ５Ｂ６４Ａ−５Ｖ　　１０個入り１２０円×５袋＝６００円
• 超小型スイッチングＡＣアダプター３．３Ｖ２Ａ　１００Ｖ〜２４０Ｖ　ＧＦ１２−ＵＳ０３３２０　６５０円
• 工作用ネット（金網）４５センチ×１メートル

• 針金２ミリ　５メートル　曲げるのにかなり力が必要です。自信にない方は１．６ミリとか細いのを選んでください。
• 被覆電線
• ハンダ
• 熱収縮チューブ（スミチューブＣ　クリア）　Φ１．５×０．２×１ｍ　１本４０円×６本＝２４０円

• 超多用途接着剤（防水性あり絶縁性があり）

  Amazonの詳細ページで確認する

電材の入手方法

• ＬＥＤとかの電材は秋葉原に行かなくても通販でも入手できます。

• 高さ８０センチ程度の大きさで所要数量を算出しています。
  送料を取られるので数量不足にならないように注文してください。

道　具

• ニッパペンチ
• ラジオペンチ
• カッター
• はんだこて
• ハンダこて
• 半田鏝

製作方法

• 新聞紙で型紙を作成します。
• 型紙に合わせて針金で全体の骨格を作成します。
• 金網を貼り付けます。
• 所々細い針金（金網の針金）を使って固定します。
• 骨格に合わせて金網を少し大き目にニッパで切断します。
• 金網を針金に巻き付けます。

• 熱収縮チューブを２２から２３ミリに切断します。

• 熱収縮チューブの両端を加熱した半田こての先端手前に指先で回転させながら加熱して収縮させます。

• 熱収縮チューブの両端が加熱されて収縮します。

• 発光ダイオードの足の長い方（マイナス側）に熱収縮チューブを差し込みます。
  先端を折り曲げます。
  発光ダイオードの足の短い方（プラス側）を折り曲げます。

• 外側に付ける発光ダイオードの足は手前に曲げます。

• 金網に半田付けします。

• ＬＥＤの足のマイナス側を被覆電線を使ってハンダ付けで連結します。

• プラス側を接着剤で防水します。

• ３．３ボルトの電源を接続すれば完成です。
• ご不明な点はお問い合せ下さい。
